Pęknięta sprężyna w bramie garażowej? Sprawdź co zrobić.
W układzie wyważenia segmentowych bram garażowych najczęściej stosuje się sprężyny skrętne.
Sprężyny skrętne do bram segmentowych dobierane są na określoną ilość cykli – otwarcie/zamknięcie bramy.
Standardowa żywotność sprężyn dla bram garażowych wynosi od 10 do 20 tysięcy cykli.
Sprężyny podczas eksploatacji bramy garażowej podlegają naturalnemu zużyciu.
Po osiągnięciu bądź przekroczeniu zadanej ilości cykli, sprężyny pękają i należy je wymienić na nowe.
Dobór sprężyn jest ściśle uzależniony od wymiaru i wagi płaszcza bramy, rodzaju prowadzenia, zastosowanych bębnów oraz innych właściwości bramy segmentowej.
Najczęstym błędem popełnianym przez Klientów jest przekonanie, że zastosowanie dłuższej sprężyny lub sprężyny wykonanej z „grubszego” drutu wydłuży jej żywotność… nic bardziej mylnego.
NIE można zmieniać parametrów sprężyny bez konsultacji z kwalifikowanym serwisem czy producentem bramy.
Sprężyny skrętne wymienia się w kompletach.
Jeżeli brama segmentowa wyposażona jest w więcej niż jedną sprężynę, wymienić należy wszystkie sprężyny (komplet). Pęknięcie jednej ze sprężyn oznacza, że określona liczba cykli (żywotność) dla tych sprężyn została już przekroczona.
Wymiana tylko uszkodzonej sprężyny poskutkuje jej szybszym zużyciem i bez wątpienia narazi nas na dodatkowe koszty, ponieważ niewymieniona sprężyna może w każdej chwili pęknąć i zapłacimy tym sposobem za kolejną usługę wymiany.
Poniżej piszemy co robić w przypadku, kiedy taka sprężyna ulegnie zużyciu i unieruchomi nam bramę…
Sprężyny skrętne do bramy garażowej WICHERS
W każdej bramie segmentowej WICHERS jest montowana tabliczka znamionowa z podstawowymi parametrami bramy.
Tabliczka znamionowa przynitowana jest na wewnętrznej stronie dolnej sekcji bramy, a na niej znajdują się m.in. takie informacje:
- nr fabryczny
- rok produkcji
- obroty sprężyny
- waga płaszcza
Najważniejszymi danymi dla nas są nr fabryczny i rok produkcji bramy.
Po otrzymaniu tych informacji jesteśmy w stanie dorobić nowy komplet sprężyn do konkretnej bramy.
Pozostaje tylko zlecenie naprawy wykwalifikowanemu serwisantowi -> zadzwoń i zleć nam wymianę sprężyn 😉
Sprężyny skrętne do bramy segmentowej
W przypadku bram segmentowych innych producentów i dorobieniu do nich nowych sprężyn skrętnych sytuacja jest odrobinę bardziej skomplikowana.
Parametry niezbędne do wykonania nowej sprężyny to:
- grubość drutu sprężyny
- średnica wewnętrzna sprężyny
- ilość zwojów lub długość sprężyny (bez czopów)
- kierunek skrętu sprężyny
- rodzaj zakończenia sprężyny
Będąc w posiadaniu zwykłej miary zwijanej i przy odrobinie należytej dokładności, można samodzielnie dokonać pomiarów sprężyny w celu dorobienia nowej.
ad.1 – średnica / grubość druty sprężyny skrętnej
Grubość drutu dla dorabianej sprężyny należy podawać z dokładnością do „setnej” milimetra (np. 5,25mm)

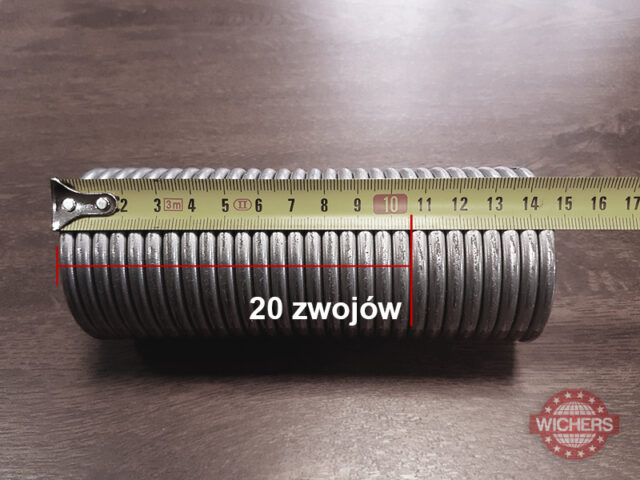

Najprostszym sposobem na pomiar grubości drutu jest odliczenie np. 20 zwojów na sprężynie i zmierzenie długości tego odcinka. Zmierzoną długość dzielimy przez odliczoną ilość zwojów i otrzymujemy grubość drutu. Poniżej wzór:
x / 20 = dr
x – długość odcinka 20 zwojów przyjętych do pomiaru
20 – ilość odliczonych zwojów przyjętych do pomiaru
dr – grubość drutu
Dla przykładu: odmierzone 20 zwojów sprężyny wynosi 105mm => 105mm/20 = 5,25mm (grubość drutu to 5,25mm)
ad.2 – średnica wewnętrzna sprężyny
Występuje kilka typowych średnic wewnętrznych dla sprężyn skrętnych:
51mm, 67mm, 95mm, 133mm, 152mm
Jeżeli pomiar średnicy wewnętrznej jest utrudniony można zmierzyć średnicę zewnętrzną sprężyny i odjąć dwukrotnie grubości drutu.
( przykład: 62mm – (2* 5,5mm) = 51mm )
ad.3 – całkowita długość sprężyny / ilość zwojów
Pomiar długości wykonujemy na luźnej sprężynie (nienaciągniętej). Należy zmierzyć długość całkowitą sprężyny bez zakończeń (bez czopów do nakręcania).
Alternatywą jest policzenie ilości wszystkich zwojów sprężyny.
ad.4 – kierunek skrętu sprężyny
Określając kierunek skrętu nie sugerujemy się jej umiejscowieniem na wale („po lewej” lub „po prawej” stronie).
W celu dorobienia sprężyny należy podać bezwzględnie kierunek skrętu drutu ( lewoskrętny / prawoskrętny ).
Określenie kierunku skrętu drutu przedstawiają poniższe zdjęcia.
sprężyna RH sprężyna LH
ad.5 – zakończenia sprężyn
Sprężyny do większości bram segementowych zakończone są tzw. czopami nakręcanymi na sprężyna. Dysponujemy tylko uniwersalnymi czopami do bram segmentowych.
W zależności od producenta, występują różne rodzaje zagięć oraz zakończeń sprężyn.
Mamy możliwość zagiąć sprężynę odpowiednio pod czop konkretnego producenta.
Poniżej przedstawiamy niektóre rodzaje zagięć.
Warto też zmierzyć średnicę wału na którym zamontowane są sprężyny. Najczęściej stosowany w garażowych bramach segmentowych jest wał o średnicy 25,4mm.
Nasza firma oferuje dorobienie nowych sprężyn oraz wymianę. Skontaktuj się z nami.
Bezwzględnie podkreślamy, że prace serwisowe związane z układem wyważenia bramy (m.in. wymiana sprężyn) powinny być wykonywane wyłącznie przez osoby posiadające odpowiednie kwalifikacje, doświadczenie i wiedzę techniczną w tym zakresie.
